Entenda o que é uma válvula globo, como disco e sede regulam o fluxo e quando ela é a melhor escolha para o seu projeto industrial.
- Válvula globo é uma válvula de movimento linear: um disco desce sobre a sede e regula a vazão com precisão.
- O fluido percorre um caminho em Z, o que garante estrangulamento fino ao custo de uma perda de carga maior.
- É indicada quando o projeto exige regulagem e bloqueio na mesma peça. Para passagem livre, esfera ou gaveta atendem melhor.
Resumo preparado pela redação.
Quando a vazão precisa de ajuste fino, uma válvula que só abre ou fecha não resolve. É nesse ponto que a válvula globo entra em cena, com um disco que se aproxima da sede em passos curtos e controlados, quase como um regulador de precisão.
Para engenheiros e projetistas, entender essa mecânica interna muda a forma de especificar um sistema. Cada detalhe construtivo do disco, da sede e do caminho do fluido pesa na perda de carga e na estabilidade do processo.
Neste artigo, nós da Azerra explicamos o princípio operacional, os tipos de corpo, os critérios de seleção e os cuidados de instalação, sempre com foco em quem projeta, dimensiona e especifica sistemas industriais de fluidos.
O que é uma válvula globo?
A válvula globo é um dispositivo de movimento linear que regula a passagem do fluido por meio de um disco, também chamado de obturador, que se desloca sobre uma sede fixa dentro de um corpo de formato aproximadamente esférico.
Esse movimento é perpendicular ao plano da sede, e é justamente isso que diferencia o componente de uma gaveta ou de uma esfera. A abertura cresce de forma gradual conforme a haste sobe, o que dá resolução de controle ao operador.
Segundo um guia técnico da Project Materials sobre válvulas globo e normas BS 1873 e API, o desenho de disco perpendicular à sede entrega a melhor regulagem entre as válvulas comuns, com a maior perda de carga entre os modelos usuais.
Quais são as partes de uma válvula globo?
Os cinco componentes que definem o funcionamento são:
- Disco (obturador): elemento móvel que fecha contra a sede.
- Sede: superfície fixa onde o disco assenta e veda.
- Haste: transmite o movimento do volante ou do atuador ao disco.
- Castelo (bonnet): fecha o corpo e abriga a vedação da haste.
- Gaxeta: impede vazamentos externos pela haste.
Juntos, disco, sede e haste formam o conjunto interno conhecido no meio técnico como trim. É a geometria desse conjunto, mais do que o tamanho do corpo, que determina a característica de vazão, a estanqueidade e a durabilidade da válvula.

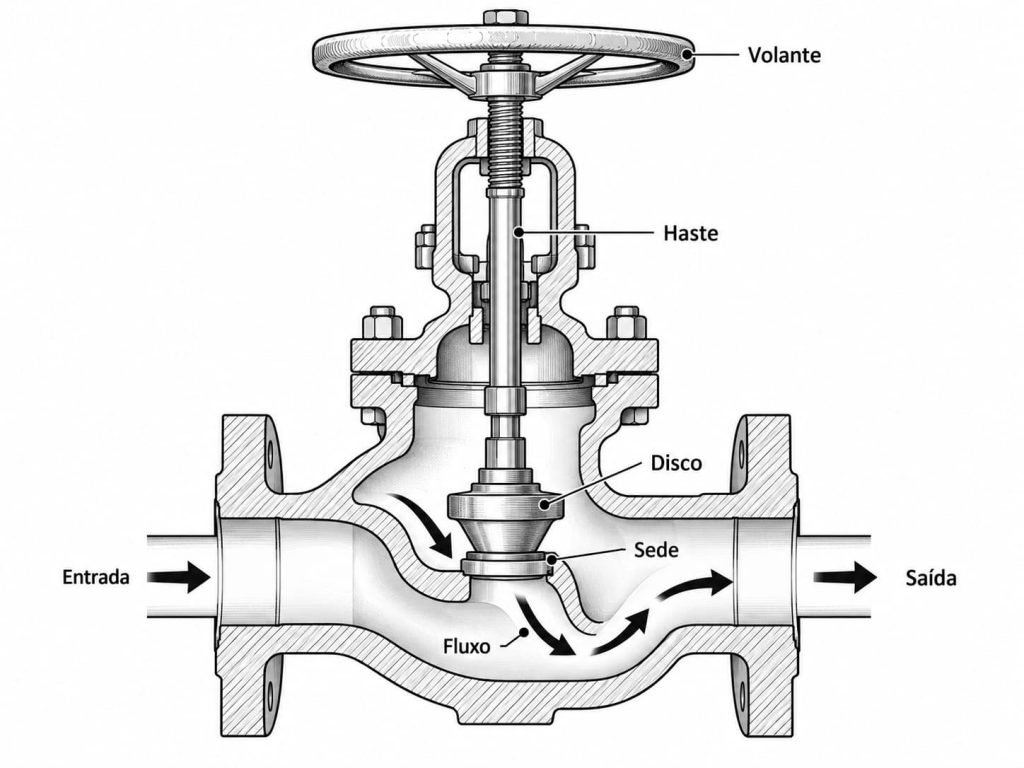

Como funciona uma válvula globo por dentro?
Ao girar o volante, a haste transforma rotação em deslocamento vertical e afasta o disco da sede. Entre os dois surge uma abertura anular controlada, e o tamanho dessa folga define a vazão que passa pela linha de processo.
Como o curso é proporcional ao giro, o operador consegue posicionar o disco em qualquer ponto intermediário. Em sistemas de controle de fluxo, esse comportamento gradual suaviza os ajustes e reduz oscilações bruscas de pressão a jusante.
Por que o fluido faz um caminho em Z?
No modelo clássico de corpo em Z, o fluido entra, sobe até a sede, muda de direção e sai pelo lado oposto. Essas duas mudanças de direção explicam a perda de carga elevada e, ao mesmo tempo, a regulagem tão fina e repetível.
De que lado o fluido deve entrar?
Na instalação usual, o fluido entra por baixo do disco e ajuda a levantar o obturador na abertura. Em serviços específicos, como vapor em alta temperatura, o fluxo pode vir por cima, por isso vale seguir sempre a seta moldada no corpo.
Por que a válvula globo é indicada para regulagem precisa?
A relação entre curso e abertura é suave e progressiva, ao contrário da válvula de esfera, que passa de fechada a aberta em um quarto de volta. Esse comportamento torna a globo a favorita em estações de estrangulamento e linhas de bypass.
Válvula globo ou válvula de esfera: qual escolher?
Escolher entre as famílias de válvulas é uma decisão de projeto, não de preferência pessoal. A tabela abaixo resume lado a lado como cada tipo se comporta em regulagem, bloqueio e perda de carga no dia a dia da planta industrial.
| Critério | Válvula globo | Válvula de esfera | Válvula gaveta |
| Movimento | Linear | Quarto de volta | Linear |
| Uso principal | Regulagem e bloqueio | Bloqueio rápido | Bloqueio |
| Perda de carga | Alta | Baixa (passagem plena) | Baixa |
| Precisão de ajuste | Excelente | Limitada | Não indicada para estrangular |
Se a prioridade é vazão livre e bloqueio rápido em linhas de grande diâmetro, a esfera ou a gaveta atendem melhor ao projeto. Se o processo exige ajuste fino com vedação confiável, a globo compensa a perda de carga com bastante folga.
Quais são os tipos de válvula globo?
O desenho do corpo define o caminho do fluido e, por consequência, a perda de carga e a aplicação ideal. Na prática, projetistas trabalham com algumas configurações principais, e cada uma resolve um problema diferente de vazão e pressão.
- Corpo em Z: configuração clássica, com o melhor estrangulamento e a maior perda de carga.
- Angular: entrada e saída a 90°, com uma mudança de direção a menos e perda de carga menor.
- Corpo em Y: haste inclinada, caminho mais reto e menos erosão na sede.
- Agulha: disco cônico, voltado a ajustes muito finos de vazão.
Na Azerra, desenvolvemos e fabricamos válvulas industriais tipo globo e angular, como os modelos AZ 012, AZ 014 de alta pressão e AZ 015, para aplicações de processo que pedem regulagem precisa e longa vida útil em operação.
Como escolher uma válvula globo para o seu projeto?
Na prática, a seleção começa sempre pelo fluido de processo, pela pressão e pela temperatura de trabalho. Esses três dados definem o material do corpo, o tipo de vedação e a classe de pressão compatível com a linha de operação.
Em seguida, vem o coeficiente de vazão (Cv), que relaciona a vazão, a densidade do fluido e a queda de pressão admissível. Com ele, você dimensiona o diâmetro com segurança e confere se o disco vai operar na faixa útil do curso.
Q = Cv × √(ΔP / SG), onde Q é a vazão em gpm, ΔP é a queda de pressão em psi e SG é a densidade relativa do fluido.
Também pesam as conexões de extremidade, como roscas fêmea e macho, e o espaço disponível para instalação. A globo exige trecho com folga para o volante, e a posição da seta no corpo precisa respeitar o sentido do fluxo.
Onde a válvula globo é mais utilizada?
A válvula globo aparece em linhas de vapor, água de processo, óleo, ar comprimido e circuitos hidráulicos, sempre que o ajuste da vazão importa tanto quanto o bloqueio. Também é comum em linhas de bypass, drenos e circuitos de purga.
Em sistemas hidráulicos e pneumáticos, a globo costuma trabalhar ao lado de engates rápidos e conexões, formando conjuntos que precisam de vedação confiável e manutenção ágil. Nossa linha própria catalogada conta com disponibilidade para pronta entrega.
Dúvidas frequentes sobre a válvula globo
Válvula globo serve para regular vazão?
Sim. O disco se move perpendicularmente à sede e varia a abertura de forma gradual, o que permite estrangular a vazão com precisão, além de bloquear a linha quando totalmente fechado.
Qual a diferença entre válvula globo e válvula gaveta?
A globo usa disco sobre sede e regula bem a vazão, com perda de carga maior. A gaveta tem passagem livre e baixa perda, mas serve para bloqueio total, não para estrangulamento.
Por que a válvula globo tem maior perda de carga?
Porque o fluido muda de direção duas vezes no corpo em Z e passa por uma folga estreita entre disco e sede. Esse caminho tortuoso dissipa energia e eleva a queda de pressão.
Qual o sentido correto de instalação da válvula globo?
Em geral, o fluido entra por baixo do disco, no sentido indicado pela seta no corpo. Alguns serviços, como vapor em alta temperatura, pedem fluxo sobre o disco, então siga a especificação.
Posso usar válvula globo como válvula de bloqueio?
Pode. O fechamento do disco sobre a sede garante boa vedação. Ela só perde para esfera e gaveta quando o projeto não tolera a perda de carga ou exige abertura e fechamento rápidos.
Válvula globo: precisão que se paga no processo
Resumindo, a válvula globo combina disco, sede e haste para transformar movimento linear em regulagem fina e repetível. O preço é a perda de carga maior, justificável sempre que controle e vedação valem mais que passagem livre.
Se o seu projeto pede regulagem precisa e vedação confiável, nossa equipe especializada pode indicar o modelo ideal para a sua aplicação. Peça agora um orçamento de válvula globo com a Azerra e leve a próxima linha de fluxo industrial ao ponto certo de abertura.
