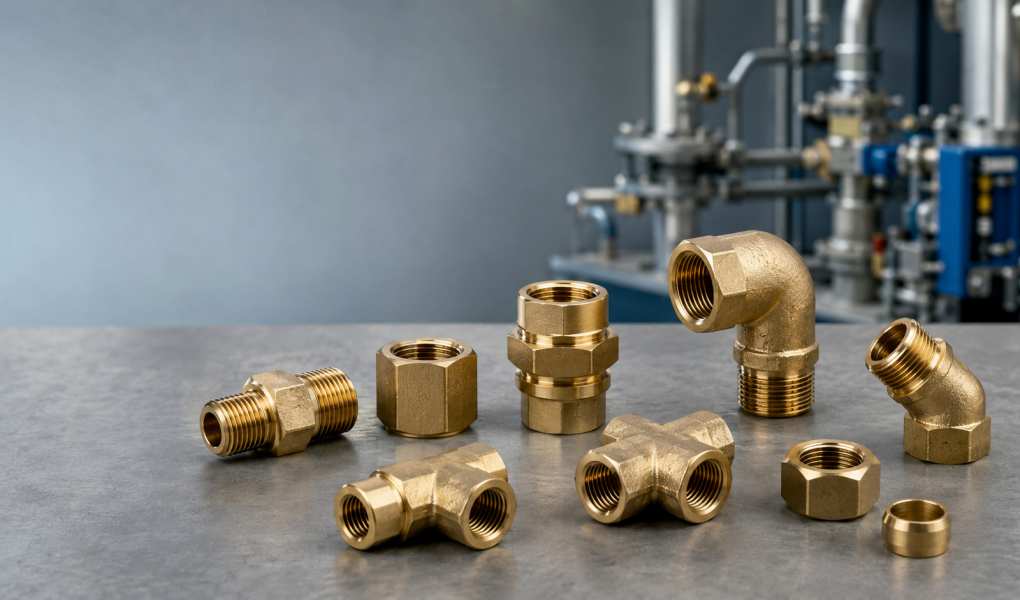

Conheça os tipos de conexões hidráulicas, suas funções e os critérios para escolher união, cotovelo, tee, conector e outras peças.
- Cada conexão hidráulica exerce uma função específica, como unir tubos, mudar a direção da linha ou criar derivações.
- Pressão, fluido, material da tubulação, tipo de rosca e necessidade de manutenção influenciam diretamente a escolha.
- Uniões, conectores, cotovelos, tees, cruzetas e conexões com retenção estão entre as soluções usadas em diferentes instalações.
Resumo preparado pela redação.
Escolher corretamente os tipos de conexões hidráulicas evita uma dor de cabeça bastante conhecida em instalações: vazamentos, perda de pressão, incompatibilidade entre componentes e manutenção antes da hora.
À primeira vista, peças como união, cotovelo, tee e conector podem parecer simples. Só que cada uma resolve uma necessidade diferente dentro da tubulação, e pequenas diferenças de formato ou ligação mudam completamente sua aplicação.
Por isso, a escolha deve partir do projeto. É preciso saber por onde o fluido passará, como a linha será distribuída, quais equipamentos serão conectados e em quais pontos poderá ser necessário desmontar o sistema futuramente.

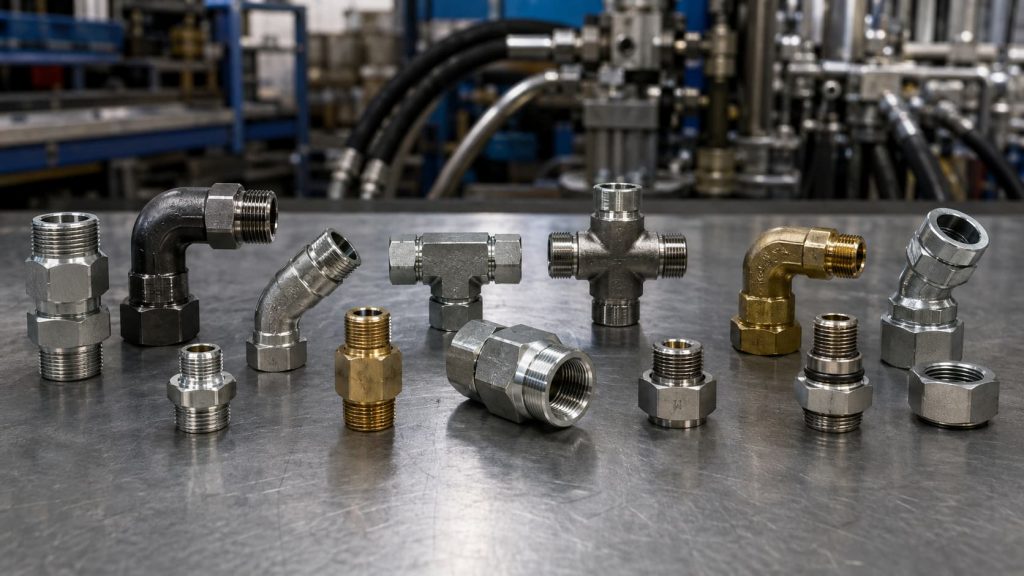

Quais são os principais tipos de conexões hidráulicas?
Os tipos de conexões hidráulicas podem ser classificados principalmente pela função que exercem na instalação. Algumas promovem a ligação em linha reta, enquanto outras permitem mudanças de direção, derivações ou transições entre tubulação e equipamentos.
Entre as soluções encontradas no mercado estão conectores macho e fêmea, uniões, cotovelos, tees, cruzetas, porcas, anilhas e conexões com sistemas de retenção. A linha apresentada pela Azerra, por exemplo, contempla diferentes configurações desses componentes.
Essa variedade existe porque dificilmente uma tubulação percorre todo o projeto em linha reta. Ela precisa contornar estruturas, alimentar diferentes pontos, chegar a válvulas, instrumentos e equipamentos ou atravessar painéis.
Entender a função da conexão antes de definir o modelo reduz improvisos na montagem. E isso ganha ainda mais peso em sistemas industriais, nos quais pressão, vibração, temperatura e condições de operação precisam ser consideradas.
Para que servem conectores macho e fêmea?
O conector é usado quando a tubulação precisa ser ligada a outro componente do sistema. A diferença entre conector macho e conector fêmea está principalmente no tipo de interface utilizada para realizar essa conexão.
O conector macho possui a configuração necessária para encaixe em uma entrada correspondente, enquanto o conector fêmea recebe a conexão compatível. A Azerra disponibiliza ambas as configurações em sua linha de conexões.
Na prática, a escolha depende da saída existente no equipamento, válvula ou trecho que receberá a tubulação. Antes da compra, vale conferir dimensões, padrão de rosca, material e demais características especificadas no projeto.
Existem também versões específicas, como conector macho com retenção. Nesse caso, a configuração atende a situações em que o projeto prevê controle adicional relacionado ao fluxo, respeitando sempre os parâmetros técnicos definidos para a instalação.
Quando utilizar união em uma tubulação?
A união permite conectar partes da tubulação e é especialmente útil em pontos nos quais pode existir necessidade futura de desmontagem, substituição ou manutenção de componentes.
Pense em uma linha ligada a um equipamento que eventualmente precise ser retirado para inspeção. Uma configuração adequada da conexão pode facilitar bastante o acesso, evitando intervenções desnecessárias em outros trechos do sistema.
Há diferentes modelos disponíveis. O portfólio da Azerra apresenta, entre outros exemplos, união, união painel, união macho cônica, união macho paralela, união dupla e união fêmea.
A escolha entre elas depende do desenho do circuito e da forma como os componentes serão ligados. Manutenibilidade também deve fazer parte do projeto hidráulico, principalmente em instalações que não podem permanecer paradas por longos períodos.
Cotovelos são usados para mudar a direção do fluxo?
Sim. Os cotovelos, também chamados de joelhos em determinadas linhas, permitem mudar a direção da tubulação sem exigir adaptações improvisadas.
Entre os tipos de conexões hidráulicas para mudança de direção, configurações de 90° são bastante conhecidas. Também existem opções em outros ângulos, como o cotovelo macho de 45° apresentado entre as conexões da Azerra.
O catálogo da empresa inclui alternativas como cotovelo macho 90°, cotovelo união 90°, cotovelo fêmea 90°, cotovelo macho 45° e versões com retenção. Também aparecem joelhos macho 90° em outras configurações.
O ângulo não deve ser escolhido apenas para “fazer o tubo caber”. O trajeto da tubulação influencia montagem, acesso para manutenção e comportamento do sistema. Cada mudança de direção precisa fazer sentido dentro do dimensionamento do projeto.
Qual é a diferença entre tee e cruzeta?
O tee é utilizado quando existe a necessidade de criar uma derivação na tubulação. Seu formato permite trabalhar com três pontos de ligação, direcionando o circuito para outro trecho do sistema.
Há diferentes configurações conforme a posição e o tipo de ligação necessária. Entre os produtos apresentados pela Azerra estão tee macho central, tee macho lateral e tee união.
A cruzeta trabalha com quatro vias e pode atender projetos que exigem mais ramificações em determinado ponto. É uma peça útil em configurações específicas de distribuição, desde que sua utilização esteja prevista no dimensionamento da instalação.
Tanto tees quanto cruzetas merecem atenção especial porque criam novas rotas para o fluido. Número de derivações, vazão necessária e disposição da tubulação precisam ser avaliados em conjunto, evitando decisões baseadas somente no espaço disponível.
Por que anilhas e porcas também são importantes?
Quando olhamos uma instalação montada, é fácil dar atenção apenas às peças maiores. Mas componentes menores têm papel decisivo para que determinados sistemas de conexão funcionem corretamente.
A linha de produtos da Azerra inclui anilhas e porcas, inclusive modelos apresentados junto a famílias específicas de união. Esses elementos fazem parte de conjuntos cuja montagem precisa seguir a configuração determinada pelo fabricante.
Aqui existe um cuidado importante: componentes aparentemente semelhantes não devem ser substituídos automaticamente. Dimensões, geometria, material e compatibilidade com os demais elementos da conexão precisam ser conferidos.
Uma instalação confiável nasce desse conjunto de detalhes. A conexão deve ser tratada como um sistema de componentes compatíveis, e não como peças isoladas escolhidas apenas pelo diâmetro aparente.
Como escolher os tipos de conexões hidráulicas?
A decisão começa pelas condições reais de trabalho. Pressão, temperatura, fluido conduzido, dimensões da linha e características da tubulação devem estar claramente identificados antes da especificação.
Também é preciso observar o tipo de sistema. Instalações prediais de água, por exemplo, são formadas por tubulações, equipamentos, peças e dispositivos. A Agência Nacional de Águas e Saneamento Básico (ANA) reforça que instalações devem observar as normas técnicas aplicáveis da ABNT.
Em sistemas prediais, o Programa Setorial da Qualidade ligado ao PBQP-H também trata tubos e conexões como componentes fundamentais para o desempenho do sistema hidráulico e divide essas instalações entre suprimento de água fria e quente, equipamentos sanitários, esgoto e águas pluviais.
Para tornar a escolha mais segura, confira antes da especificação:
- pressão e temperatura de operação;
- fluido que circulará pela linha;
- diâmetro da tubulação e da conexão;
- padrão e dimensão das roscas, quando aplicável;
- material e compatibilidade entre os componentes;
- necessidade de mudança de direção ou derivação;
- possibilidade de desmontagem para manutenção;
- requisitos técnicos e normativos do projeto.
A melhor conexão é aquela compatível com todo o sistema e com sua condição real de operação. Escolher apenas pelo formato ou pelo diâmetro pode deixar de lado fatores que fazem diferença depois que a instalação entra em funcionamento.
Material da conexão merece atenção
O material utilizado também precisa ser compatível com a aplicação. A Azerra atua no desenvolvimento, fabricação e comercialização de conexões e válvulas em materiais ferrosos e não ferrosos, atendendo a diferentes demandas industriais.
Essa definição deve considerar o ambiente, o fluido transportado e as condições previstas de operação. Em determinados projetos, fatores como temperatura, pressão e exposição do componente podem limitar as opções disponíveis.
Misturar componentes sem avaliar compatibilidade pode afetar a integridade da instalação. Por isso, especificações do fabricante e requisitos do projeto devem acompanhar a seleção de cada peça.
Não existe um material universal para todas as aplicações hidráulicas. A solução adequada é aquela selecionada a partir das características técnicas do sistema.
Tipo de ligação também muda a escolha
Outro ponto é entender como a conexão será instalada. Existem soluções roscadas e diferentes sistemas construtivos, cada qual desenvolvido para condições e componentes específicos.
Uma conexão macho, por exemplo, precisa encontrar uma interface compatível. O mesmo raciocínio vale para modelos fêmea, uniões e conjuntos que utilizam anilha e porca.
Também vale observar o espaço disponível para montagem. Uma conexão adequada no desenho pode se tornar difícil de instalar caso não exista acesso suficiente para ferramentas ou movimentação da tubulação.
Por isso, projeto e montagem precisam conversar desde o início. Pensar no acesso físico às conexões ajuda tanto durante a instalação quanto nas manutenções futuras.
Tipos de conexões hidráulicas e a segurança do projeto
Conhecer os tipos de conexões hidráulicas ajuda a tomar decisões mais precisas durante especificação, montagem e manutenção. Cada componente ocupa uma posição concreta dentro do circuito.
Conectores realizam interfaces, uniões facilitam determinadas ligações, cotovelos mudam trajetos e tees ou cruzetas criam derivações. Já anilhas, porcas e outros elementos completam sistemas específicos de conexão.
Na prática, escolher bem significa analisar o conjunto. Pressão, temperatura, fluido, material, dimensões, rosca, acesso para manutenção e normas aplicáveis precisam entrar nessa avaliação.
Com atuação desde 1994, a Azerra Conexões desenvolve, fabrica e comercializa conexões e válvulas em materiais ferrosos e não ferrosos, oferecendo diferentes configurações para demandas industriais. Uma especificação técnica cuidadosa é o caminho para construir uma instalação segura, funcional e preparada para sua rotina de operação.
